天津工業(yè)大學(xué)在高分離性能納濾膜制備方面取得新進(jìn)展

        天津工業(yè)大學(xué)官網(wǎng)3月15日訊：近日，分離膜與膜過(guò)程國家重點(diǎn)實(shí)驗室何本橋教授課題組成功制得超薄且致密PA分離層，為高滲透選擇性納濾膜的制備提供了簡(jiǎn)易可行的新途徑。

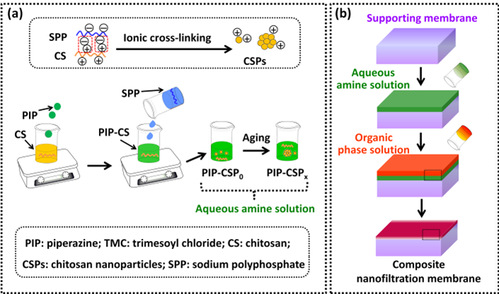

圖片來(lái)源：膜國家重點(diǎn)實(shí)驗室

        高滲透-選擇性的納濾膜能極大提高分離效率，降低能量消耗和降低投資成本，具有廣闊的市場(chǎng)應用前景。然而，由于分離膜本身在滲透性和選擇性之間存在trade-off效應，高滲透性和高選擇性納濾膜制備問(wèn)題亟待突破。課題組通過(guò)向常規界面聚合的小分子水相單體溶液中添加可溶性殼聚糖大分子，利用水相溶液中各組分之間粘度差異和擴散速度差異，促使原位形成中間層并調控界面聚合過(guò)程，成功制得超薄（約20 nm）且致密PA分離層。該膜純水通量達到226.1 L·m-2·h-1 ，是對照組PIP/TMC納濾膜和商業(yè)納濾膜通量的5倍，而截留率都在99.3%以上（Na2SO4）。研究工作將有利于推動(dòng)納濾膜在海水淡化、水質(zhì)凈化、小分子藥物分離與純化等領(lǐng)域的應用。

        研究成果發(fā)表在《Journal of Materials Chemistry A》（2020,8, 5275-5283）上。論文第一作者為天津工業(yè)大學(xué)材料科學(xué)與工程學(xué)院碩士研究生郝玉帆，通訊作者何本橋教授和李建新教授。該工作得到國家自然科學(xué)基金和天津市自然基金的支持。
